【摘要】：介紹該三級醫院采用安科瑞醫用隔離電源柜，使用落地式安裝方式，從而實現將TN系統轉化為IT系統，同時監測系統絕緣情況。
【關鍵詞】醫用隔離電源柜；IT系統；絕緣情況；中西醫結合醫院。
0 概述
該醫院于2001年落成啟用，建筑面積250000平方米，設有大型現代化門診部、住院部、急救中心和胸痛中心。全院共有臨床醫技科室42個，門診診室200余個，床位2100張，對標國際先進設備約1400套，是一所三級甲等中西醫結合醫院。本項為門診樓項目，其中醫用隔離電源用于NICU。
根據GB16895.24-2005所規定，醫療二類場所內，醫療隔離電源系統應用于維持生命的、外科手術的和其他位于“患者區域”內醫療電氣設備和供電回路。故本次項目中重癥監護室和搶救室的重要負載應由隔離電源來進行供電。同時使用絕緣監測裝置對系統的對地絕緣情況進行實時監控。
1應用介紹

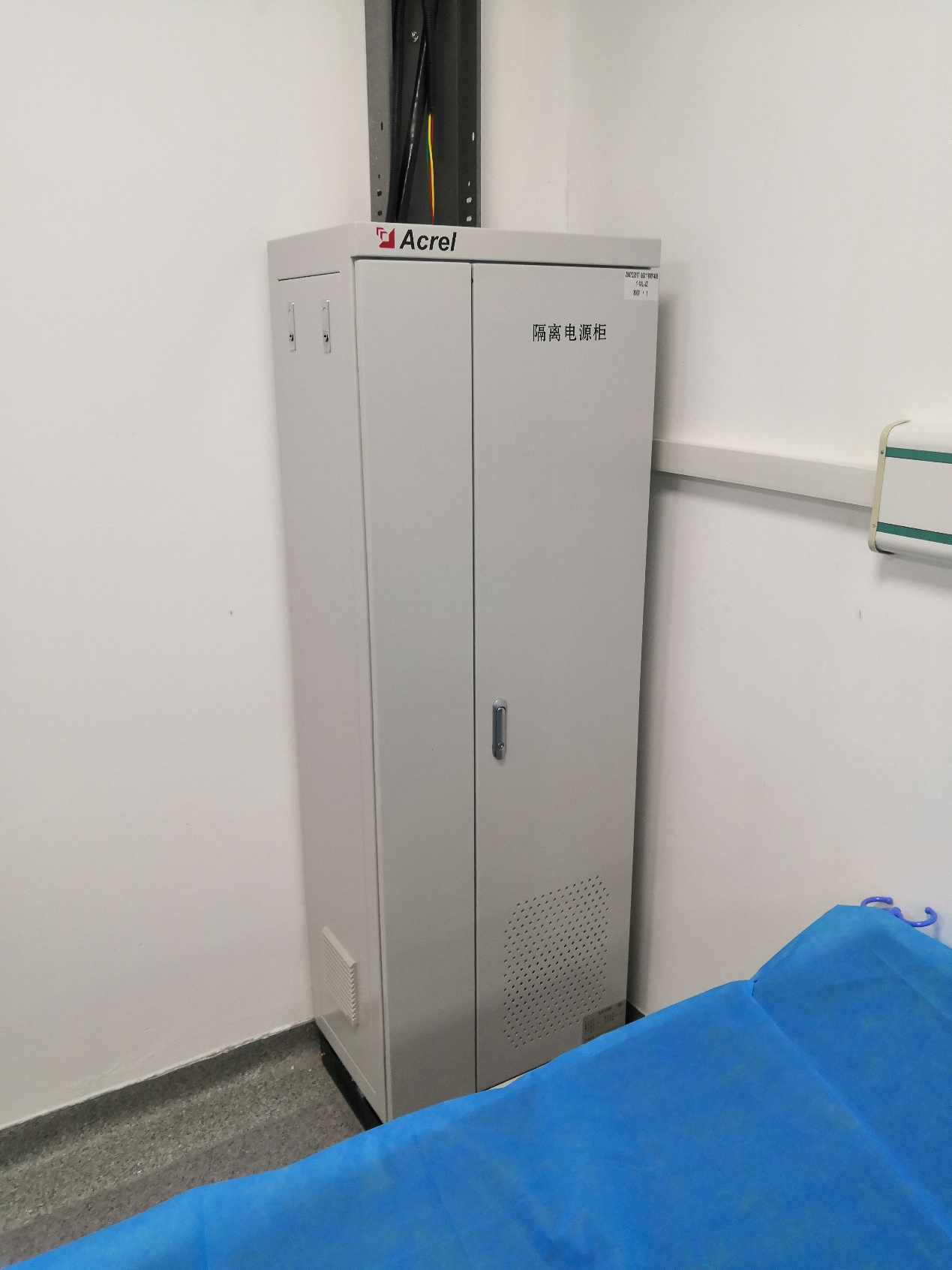

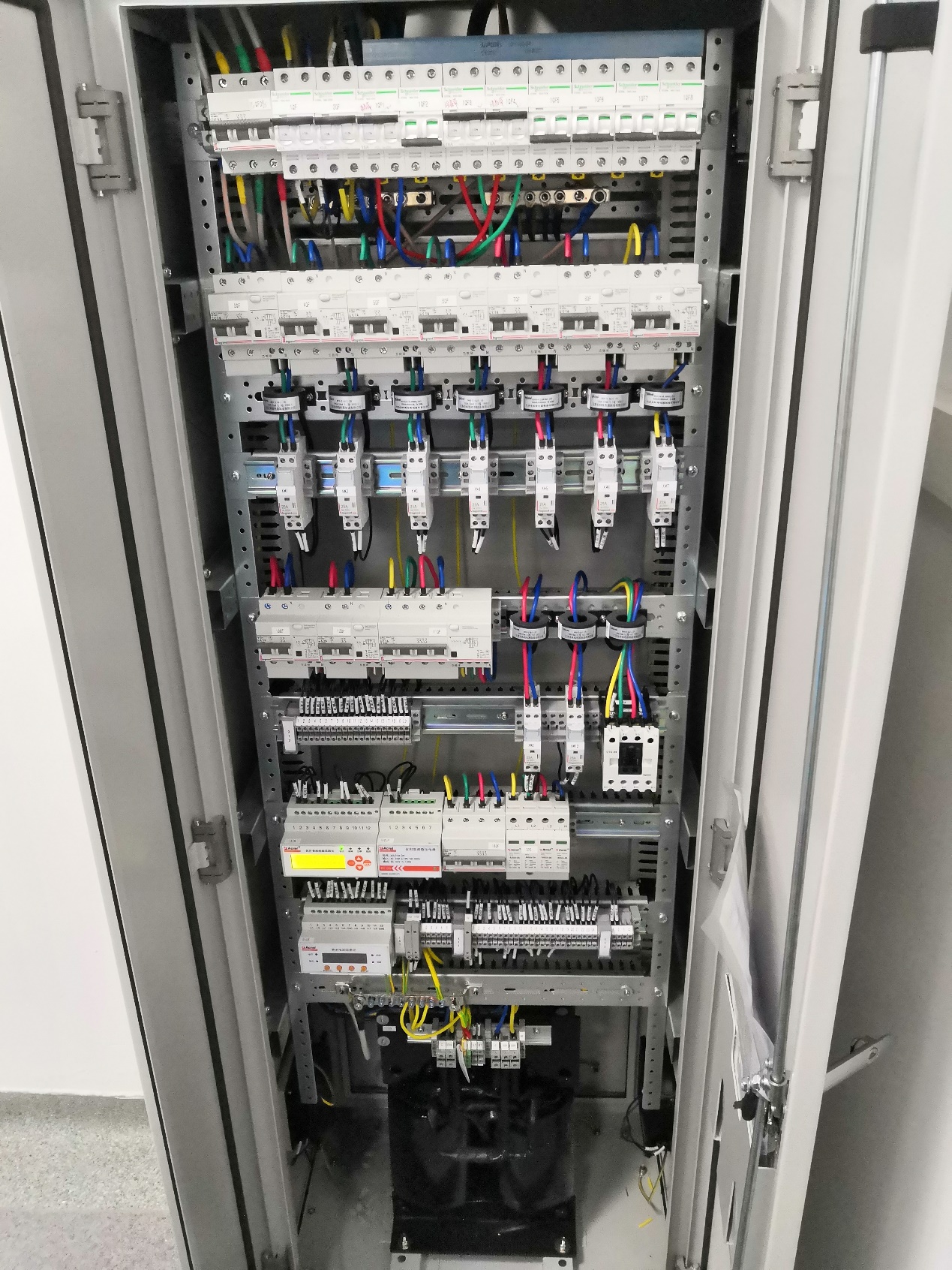

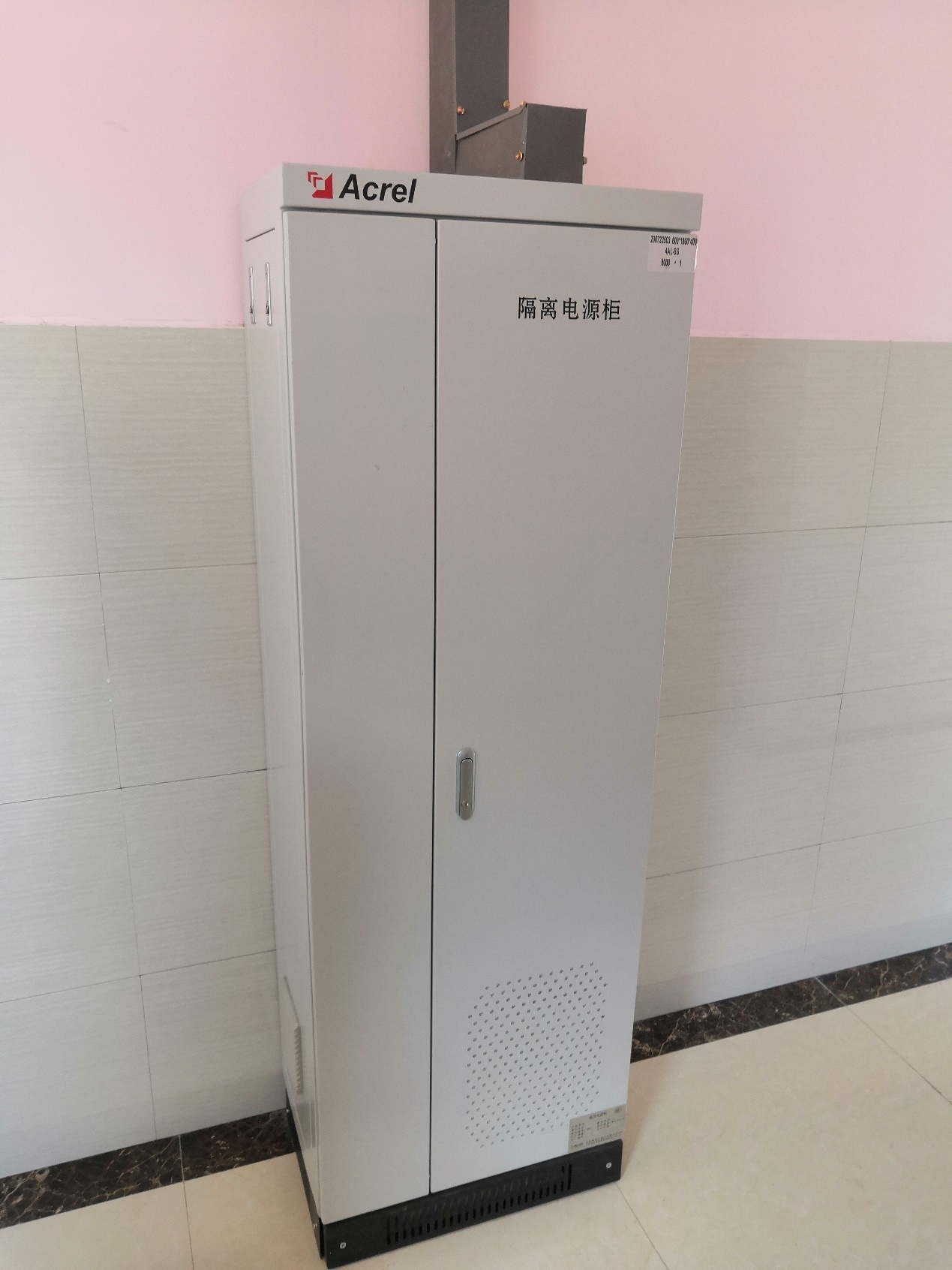

本次項目的應用場所為二類場所區域，其中NICU的重要負載為護理吊塔，須使用不接地系統（IT系統）來供電。單個醫用吊塔的功率約為1.5kVA，項目中選擇使用10VA容量的隔離變壓器同時為6臺醫用吊塔供電。因為隔離變壓器在啟動時會產生較大的沖擊電流，可能會造成隔離變壓器一次側斷路器斷開或閉合困難，所以本項目在選擇隔離變壓器進出線的斷路器時，按照國標選擇了只有短路保護功能沒有過負荷保護功能的斷路器，斷路器脫扣曲線應為D型。項目中使用了醫療隔離電源產品5件套的搭配，共用了9套隔離電源系統，產品包括10kVA的醫用單相隔離變壓器AITR10000，絕緣監測儀AIM-M100，保護型電流互感器AkH-0.66P26，電源模塊ACLP10-24，報警顯示儀AID120。NICU區域裝有9臺隔離電源柜，每臺配電柜內裝有一套系統，配電柜落地安裝于樓層配電間，報警顯示儀嵌墻安裝于護士站走廊墻壁。
2 系統方案
2.1.NICU區域隔離電源柜系統圖
2.3.系統構成
1）醫用隔離變壓器
隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離一次側二次側繞組線圈各自的電流保證在接地故障的情況下運行的連續性。隔離變壓器的變比通常是1：1。
2）絕緣監測儀
絕緣監測裝置的任務是監測相線與大地之間的絕緣電阻，當阻值低于設定值時發出報警提示。絕緣監測裝置裝于隔離變壓器二次側出線與大地之間，在系統中施加測量電流，當系統絕緣電阻下降時，發出報警信號。
3）電流互感器
互感器主要的功能是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量儀表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。
4）電源模塊
儀表專用的直流穩壓模塊，是開關電源。具有輸出電壓穩定、耐壓等級高，功率大等特點，并帶有電源上電指示功能。模塊采用標準導軌安裝的方式，可以和絕緣監測儀安裝在同一導軌上，安裝方便。
5）外接報警顯示儀
外接報警顯示儀用來發出由配電柜內由故障所引發的警報，提醒工作人員查看及排除問題。
3 現場安裝
4 項目總結
在NICU，所有的工作都集中在新生兒患者和他們的康復上，即使是短暫的斷電會危及診斷和治療，因而影響患者的健康。本次項目使用的安科瑞隔離電源系統將接地系統轉化為不接地系統，為該NICU的重要負載供電，保障了供電的連續性和安全性。
